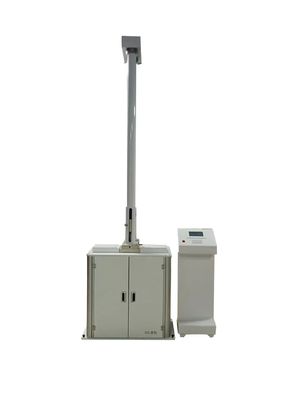

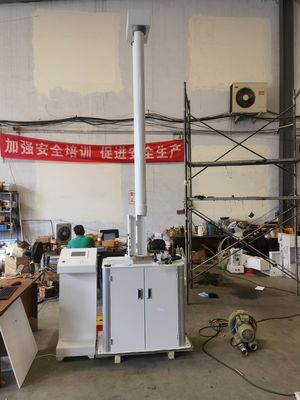

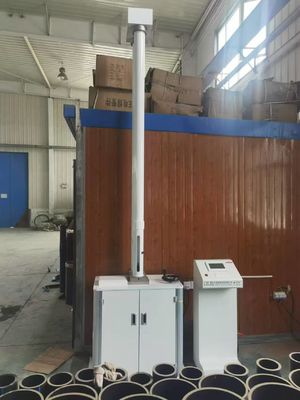

Mesin pengujian dampak jatuh

1Prinsip:

Mesin uji dampak jatuh cocok untuk berbagai pipa (pipa pasokan air PVC-U, pipa air limbah, pipa pasokan air bertekanan rendah, pipa pasokan air bertekanan rendah, pipa busa inti,pipa bergelombang dinding gandaHal ini juga cocok untuk penentuan kinerja ketahanan benturan eksternal dari pelat plastik kaku.Produk ini sesuai dengan standar industri JB/T9389 kondisi teknis mesin pengujian dampak penurunan berat badan dan standar nasional GB/T14152, GB/T14153, GB/T6112; juga memenuhi GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 dan standar metode pengujian lainnya.

2.Penggunaan :

Ini cocok untuk pengujian dampak sampel bahan non-logam atau produk seperti pipa plastik, kaca, keramik, dll.Ini adalah instrumen pengujian yang digunakan untuk mengevaluasi ketahanan benturan bahan.

3Indikator teknis:

1. Energi dampak maksimum: 300 J

2. Massa tubuh palu: 0.5Kg ∙ 6.3Kg

3Radius kelengkungan kepala palu: satu untuk masing-masing d25R50 dan d90R50;

4. ketinggian dampak: 2000mm dan di bawah

5Kesalahan ketinggian benturan: ± 2 mm

6Spesifikasi sampel: Φ16mm Φ800mm

7Sumber daya: 220V, 50Hz

8Dimensi keseluruhan: 900*800*4100mm

9Berat mesin: 380kg

4Standar yang relevan:

ZBN72026 "Kondisi teknis untuk mesin uji dampak drop hammer"

GB/T14152 "Metode pengujian untuk ketahanan benturan eksternal pipa termoplastik, ketika jari jam berputar"

GB/T14153 "Aturan umum untuk metode uji dampak palu drop untuk plastik kaku"

GB6112 "Metode pengujian untuk ketahanan benturan pipa dan perlengkapan termoplastik (metode penurunan berat) "

GB/T10002.1 "Pipa polivinil klorida (PVC-U) kaku untuk pasokan air"

GB/T10002.3 "Lapisan pipa Polyvinyl Chloride (PVC-U) kaku yang digunakan untuk limbah bawah tanah dan air limbah"

GB/T13664 "Pipa polivinil klorida (PVC-U) dinding tipis yang kaku untuk irigasi pasokan air bertekanan rendah"

GB11548 "Metode pengujian untuk ketahanan benturan lembaran plastik kaku (Metode droping hammer) "

JB/T5125 "Pipa Polyvinyl Chloride Tegas Pertanian"

JTT/529-2016 Belang plastik untuk jembatan beton

GB/T8814 "Profil polivinil klorida (PVC) kaku untuk pintu dan bingkai jendela"

GB/T5836.1 "Pipa polivinil klorida kaku untuk drainase bangunan"

GB/T 19472.1-2004 "Sistem pipa dinding struktural polietilen (PE) yang terkubur Bagian 1: Pipa bergelombang polietilen double-wall"

5Konfigurasi perangkat keras dan komposisi sistem:

1, Taiwan Delta kontroler yang dapat diprogram.

2, Taiwan Delta set layar sentuh (tujuh inci).

3, Satu set Korea Onetokos penerima sinar melalui fotoelektrik.

4Satu set encoder fotoelektrik.

5, Satu set sistem step dan deceleration.

6, Sebuah set sistem drive rantai.

7, Satu set dari dukungan sampel paduan aluminium.

8"Badan palu, kepala palu dan kursi palu dilengkapi sebagai standar.

9, Satu set alat pengangkat sampel.

10Satu set pneumatik anti dampak sistem sekunder.

11Sebuah set sistem penyerapan elektromagnetik.

6.Prinsip pengujian:

Menginstal pipa atau profil yang akan diuji pada meja kerja, mengatur tinggi sampel sehingga permukaan atas sampel berada tepat di tepi bawah sistem kontras fotoelektrik;memilih kepala palu dan berat sesuai dengan persyaratan standar nasional, dan menggabungkan palu dampak; menyesuaikan elektromagnetik Tinggi sistem adsorpsi, menggantung palu; tes titik; menjatuhkan palu dampak dari tempat yang tinggi,mengamati retakan pipa atau profil, satu atau kurang menunjukkan bahwa ketahanan benturan pipa atau profil yang baik, dan lebih dari satu menunjukkan bahwa ketahanan benturan kinerja benturan tidak baik.

7Langkah percobaan:

A.sampel instalasi:

1.1 Aktifkan daya dan buka pintu perlindungan sampel.

1.2 Menginstal sampel benturan dan mengatur ketinggian sampel sehingga tepi atas sampel berada tepat di dekat permukaan kontak sistem fotoelektrik;

B.Pilih palu pukulan:

1 Pilih model kepala palu sesuai dengan persyaratan standar;

2 Gabungkan palu pukulan sesuai dengan persyaratan standar.

C.tes:

3.1 Atur ketinggian sistem adsorpsi elektromagnetik, buka jendela pengamatan, masukkan palu benturan gabungan dan adsorb ke elektromagnet;

3.2 Atur ketinggian benturan;

3.3 Angkat ke ketinggian yang ditetapkan;

3.4 kunci uji titik;

3.5 Hasil uji diberikan sesuai dengan kerusakan sampel;
